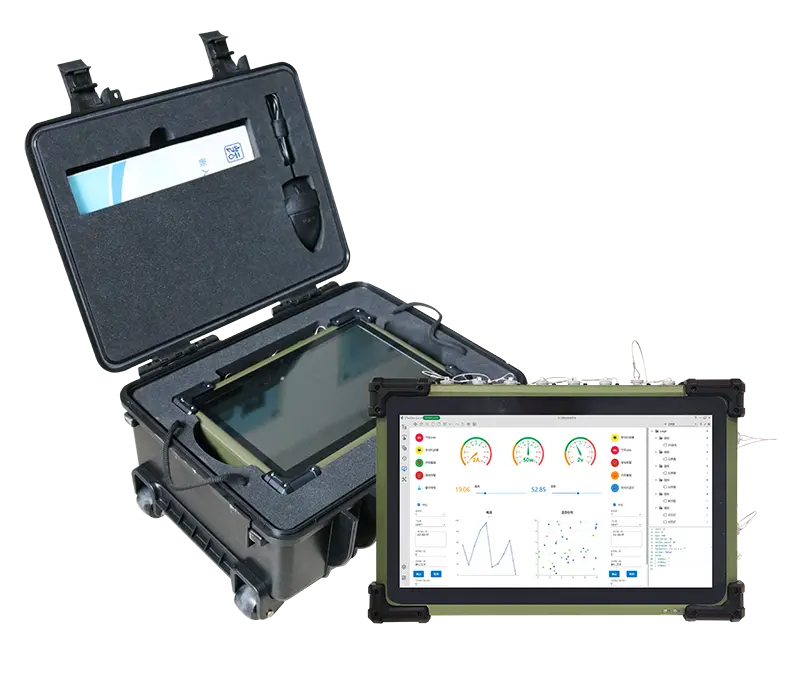

实时综合测试仪TesterRT
一、产品简介
实时综合测试仪TesterRT具有信号接口齐全，易扩展，能够满足各装备领域的常规测试需求，适用于装备系统集成验证以及外场维护保障等场合。TesterRT通过其内置的测试软件能够快速实现数据激励、数据采集，协助工作人员快速确定被测系统的状态，或者实现对故障的快速追踪、记录和定位，从而提高装备系统的集成度水平、维护保障能力和排除故障效率。
二、产品特点
● 测试资源丰富，具备AD、DA、DIO、PWM、串口、继电器控制、CAN、1553B等信号接口；
● 可加载数据处理算法，实现数据实时处理；
● 可扩展强，可根据需要进行标准/定制化扩展；
● 具有直流供电功能，可为被测件直接提供电源；
● 轻量化设计，结构坚固可靠，体积小易携带；
● 合理的散热设计，无风扇，可满足用户的静音需求；
● 支持RTLinux、VxWorks等多种实时操作系统；
● 支持接入我司的故障注入模块、I2C/SPI模块模块；
● 具有部分可重构能力，可通过我司ETest平台，实现测试模块的重构；
● 与我司ETest平台完美兼容，可通过ETest对所有测试资源进行调度。
三、产品应用
● 自动化测试
● 信号监控及分析
● 故障定位及诊断
● 外场综合测试检验
四、技术参数
|
处 理 器 |
XCZU3EV-1SFVC784I型SOC芯片，包含： ➝ ARM四核Cortex™-A53处理器@1.2GHz； ➝ ARM两核Cortex™-R5实时处理器@500Mhz； ➝ 图像视频处理器 Mali-400 MP2@677MHz； ➝DSP Slices：728个。 |
|
内 存 |
2GB(DDR4-64bit@2400Mbps) + 1GB(DDR4-16bit@2400Mbps)。 |
|
矢量存储 |
32GB SD卡，及M.2硬盘扩展。 |
|
测试资源 |
➝ 供电接口：电压、电流可调，最大可达35V@5A； ➝ 数字通道： ● 2路千兆网口； ● 4×USB； ● 4×RS232、4×RS485、4×RS422，速率可达10Mbps； ● 2×CAN：速率1Mbps； ● 1×1553B：速率4Mbps； ● 16×GPIO/PWM/DI/DO：输入输出/捕捉可配置，电平标准3.3V/5.0V可选。 ➝ 模拟通道： ● AD： 16路单端通道，16 bits，采样率1Msps，同步，±10V； 8路差分通道，16 bits，采样率1Msps，同步，±10V。 ● DA： 4通道，16 bits，更新率250Ksps，输出范围：+5V、+10V、+10.8V、±5V、±10V、±10.8V可配置。 ➝ 继电器通道（含常开和常闭）： ● 6路，电流最大2A，电压最大125V，响应时间小于3ms 。 |
|
扩展插槽 |
1个PCIe（M.2兼容）+1个MFP扩展插槽+USB测试设备 |
|
设备净重 |
4.0 Kg |
|
设备尺寸 |
240mm（W）×240mm（D）×70mm（H） |
|
工作温度 |
0℃ ~ 55℃ |
|
工作湿度 |
10% ~ 90%无凝结 |
|
操作系统 |
Windows、麒麟/RT-Linux、VxWorks |
