半实物仿真测试（HIL）是现代嵌入式系统开发的核心环节，但很多团队在环境配置与调试阶段就耗尽了耐心。进口HIL平台配置复杂、价格高昂，调试过程中遇到问题往往求助无门。凯云咨询深知行业痛点，本文将系统分享HIL测试环境配置与调试的实战技巧，帮助工程师快速掌握核心能力，摆脱对国外工具的依赖。

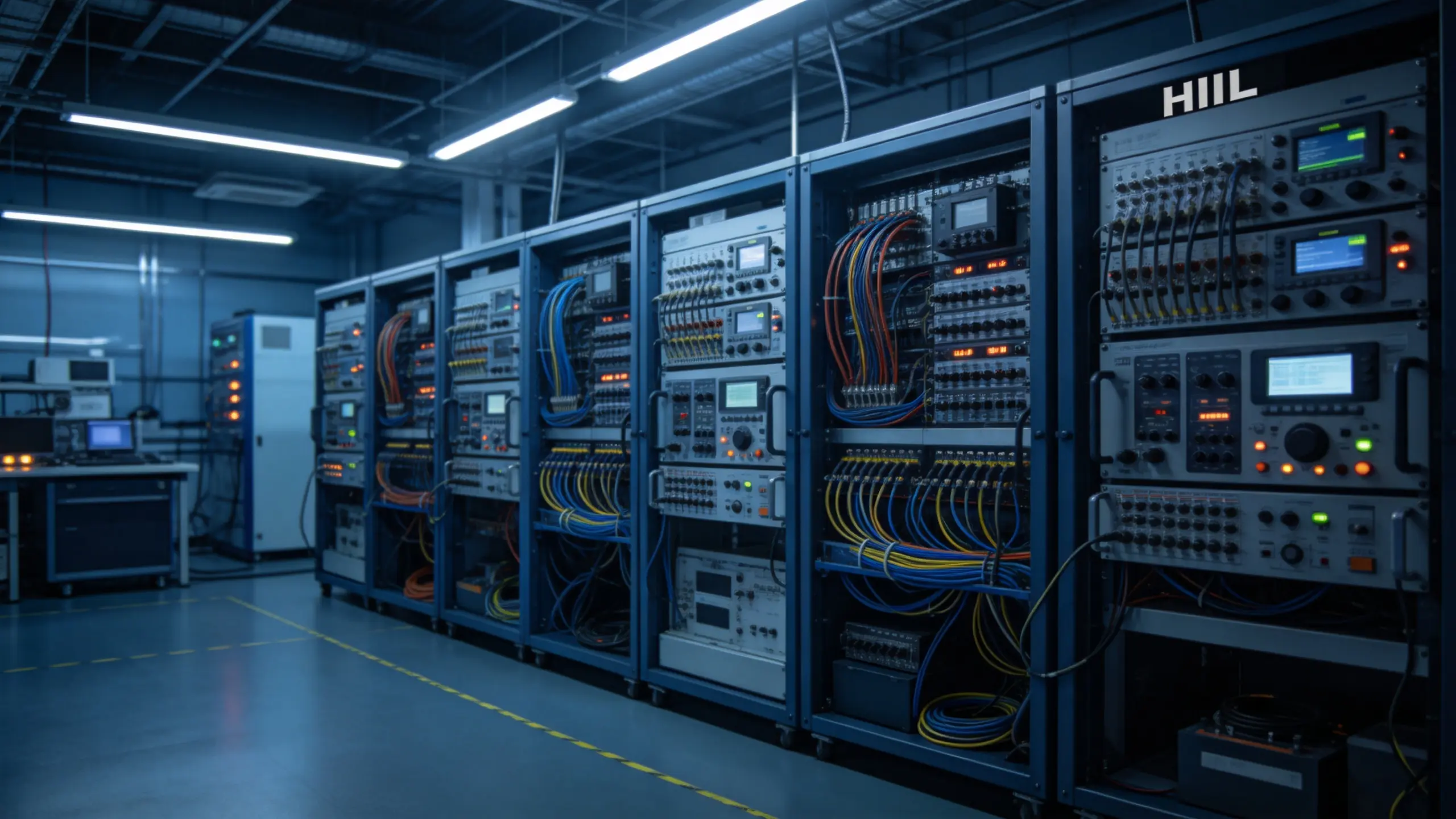

构建一个稳定高效的HIL测试环境，需要从硬件选型、软件架构、接口配置三个维度进行综合规划。很多初次接触HIL的团队往往只关注硬件性能，忽视了软件配置和接口适配的重要性，导致后期调试困难重重。
选择HIL硬件平台时，需要综合考虑实时性要求、接口需求、扩展能力三大因素。传统的进口方案如dSPACE、NI等虽然在性能上表现出色，但其封闭的硬件架构限制了国产化替代的灵活性。
凯云SimuRTS等国产方案支持基于国产CPU的硬件平台选型，在满足性能要求的同时，实现了供应链的自主可控。
HIL测试软件架构通常包含实时内核、仿真模型、测试管理三个核心层。规范化配置这些组件是确保测试稳定性的前提。
实时内核负责调度仿真任务、管理I/O通信、执行时间同步。配置时需要重点关注任务周期设置、中断优先级分配、CPU核心绑定等参数。以凯云ETest为例，其采用模块化的软件架构，实时内核支持多核负载均衡，可有效避免单核瓶颈问题。
仿真模型层负责运行被测对象的数学模型，常见配置包括Simulink模型导入、状态机定义、物理方程求解参数等。模型配置的核心原则是平衡精度与实时性——过于精细的模型可能导致计算超时，过于粗略则无法反映真实系统特性。
HIL系统需要与被测控制器建立可靠的通信连接，常见的接口包括CAN、RS422/485、以太网、ARINC429、1553B等。接口配置的第一步是明确接口类型和通信协议。
| 接口类型 | 典型应用场景 | 配置要点 | 国产化替代难度 |
|---|---|---|---|
| CAN/CAN FD | 汽车电子、动力系统 | 波特率、采样点、终端电阻 | 低，已完全自主 |
| ARINC429 | 民用航空电子 | 标号过滤、字长格式 | 中，需专业驱动支持 |
| 1553B | 机载系统、卫星平台 | RT/BC模式、消息调度 | 中，有成熟国产方案 |
| 以太网 | 车载以太网、TSN网络 | VLAN划分、QoS策略 | 低，通用性强 |
凯云科技提供的HIL解决方案内置了主流接口协议的驱动库，支持即插即用式配置，大幅降低了接口调试的复杂度。
HIL调试是将仿真环境与真实被测系统连接后的关键验证阶段。这一阶段的问题往往具有隐蔽性和多样性的特点，需要系统化的排查思路。
实时性是HIL测试的生命线。当仿真步长无法满足要求时，轻则测试结果失真，重则损坏被测硬件。实时性问题的典型表现包括：模型执行超时、I/O数据延迟、CPU占用率异常飙升等。
诊断实时性问题，首先要确认超时的具体环节。可以通过ETest提供的性能监控工具，观察各任务的执行时间分布。常见原因包括：模型复杂度超标、I/O中断风暴、内存分配延迟等。
对于复杂的实时性问题，建议使用硬件仿真器的trace功能进行指令级分析，定位瓶颈代码段。
HIL系统输出的信号需要严格符合被测控制器的输入规格。信号完整性问题可能导致控制器误判，严重时甚至引发安全事故。调试时应重点关注以下几个方面：
信号幅值与偏置是基础检查项。使用示波器或万用表测量关键信号节点，确认输出信号在规格范围内。特别注意模拟量输出的零点漂移和温漂问题，这在长时间测试中尤为突出。
信号时序关系在多通道系统中至关重要。检查各通道信号的同步精度，确保满足系统要求。对于1553B、ARINC429等有严格时序要求的总线协议，可使用总线分析仪验证消息间隔和响应时间。
当HIL系统与被测控制器通过通信总线交换数据时，协议的一致性是通信成功的关键。即使协议标准相同，不同厂商的实现也可能存在细微差异。
建议按照以下步骤进行协议一致性验证：首先，使用协议分析仪捕获通信数据，与预期报文进行逐字节对比；其次，测试边界条件，包括最大/最小数据长度、特殊字符处理、超时机制等；最后，进行长时间的稳定性测试，验证通信在大数据量、高负载条件下的可靠性。
凯云科技基于多年行业积累，推出了ETest、SimuRTS等覆盖全流程的HIL解决方案。与传统进口方案相比，凯云方案在本土化适配、快速响应、成本控制等方面具有显著优势。
ETest采用图形化的配置界面，将复杂的HIL环境配置简化为直观的拖拽操作。配置流程主要包含以下步骤：
整个配置过程可在可视化界面中完成，无需编写底层代码。ETest还提供了配置模板功能，相同类型的项目可直接复用已有配置，大幅提升工作效率。
SimuRTS是凯云面向实时仿真场景推出的专业平台，支持与Simulink的深度集成。通过以下技巧可以充分发挥SimuRTS的性能优势：
模型分区策略是提升实时性的关键。对于大型复杂模型，建议根据计算特性和通信依赖关系进行合理分区，将计算密集型任务部署到专用核，实现真正的并行执行。
参数在线调优功能让调试更加灵活。SimuRTS支持在仿真过程中实时修改模型参数，无需重新编译部署。这一特性在调参优化和故障注入测试中尤为实用。
选择凯云HIL方案的客户最看重的核心价值是国产化替代带来的供应链安全保障。在当前国际形势下，关键领域的测试工具自主可控已从选项变为必选项。
| 对比维度 | 传统进口方案 | 凯云国产方案 |
|---|---|---|
| 供应链安全 | 存在断供风险，受出口管制影响 | 完全自主可控，国产CPU/OS适配 |
| 技术支持响应 | 响应周期长，费用高昂 | 本地化团队，快速响应 |
| 成本结构 | 软件授权费+年费+升级费 | 一次性授权，无隐藏费用 |
| 定制化能力 | 封闭架构，定制受限 | 开放式架构，深度定制 |
| 培训与文档 | 英文为主，门槛较高 | 中文文档，本地培训 |
凯云咨询在服务客户的过程中，见证了众多团队从进口方案向国产方案的平滑过渡。某科研院所在切换至凯云方案后，测试效率提升了40%，而总体拥有成本下降了60%。
将重复性的调试任务自动化是提升效率的有效手段。ETest提供了完整的API接口，支持Python、MATLAB、C#等多种语言的脚本开发。通过自动化脚本，可以实现测试用例的批量执行、结果自动判读、报告自动生成等功能。
开发自动化脚本时，建议采用分层架构：底层为硬件抽象层，负责与HIL平台通信；中间层为测试逻辑层，实现具体的测试用例；顶层为报告生成层，负责结果展示和数据分析。这种分层设计使脚本具有良好的可维护性和可扩展性。
全面的HIL测试不仅包括正常工况，还需要覆盖各种故障场景和边界条件。通过故障注入测试，可以验证被测控制器在异常情况下的行为是否符合设计预期。
常用的故障注入手段包括：信号线开路/短路、传感器漂移、通信超时、数据校验错误等。凯云方案提供了便捷的故障注入功能，可以在不改变硬件连接的情况下，模拟各类故障场景。
HIL测试过程中会产生大量数据，如何有效管理这些数据是测试团队面临的重要课题。建议建立规范的数据管理机制，包括：统一的命名规范、版本控制策略、数据存储结构、自动归档规则等。
ETest内置了测试数据管理模块，支持测试数据的自动采集、标注、存储和检索。结合专业的数据分析工具，可以从海量测试数据中挖掘有价值的信息，为产品优化提供数据支撑。
HIL测试环境配置与调试是一项系统工程，需要软硬件协同、理论与实践结合。本文分享的配置原则、调试方法和最佳实践，是凯云咨询团队在大量项目实践中总结提炼的精华。
真正自主可控的工具，从来不是简单的功能替代，而是重新定义测试的边界。凯云HIL解决方案在满足功能需求的同时，更注重用户体验和长期价值，帮助客户建立可持续演进的测试能力。
如果您希望深入了解凯云HIL方案的具体配置流程，或有特定的测试场景需要技术支持，凯云咨询提供专业的咨询服务和免费试用机会。点击下方链接，获取定制化的HIL测试解决方案。
国产替代的真正意义，不是便宜，而是关键时刻不会被断供。凯云咨询与您携手，共同推动中国HIL测试技术的自主可控进程。
