电机控制原型验证解决方案

第1章 概述

1.1 行业痛点

　　在电机控制研发过程中，传统验证模式存在三大核心痛点：​

　　物理测试风险高：直接将未验证的控制算法加载到真实电机驱动系统，易因参数异常导致硬件烧毁（如过流、过压），单次损坏成本可达数万元；​

　　迭代周期长：物理样机搭建、测试环境部署需 1-2 周 / 次，算法修改后需重新接线调试，难以满足快速迭代需求；​

　　场景覆盖不全：极端工况（如高频负载波动）、故障场景（如缺相、传感器失效）难以在物理环境中复现，导致潜在风险遗漏。

1.2 核心需求

　　基于行业痛点，电机控制快速原型验证需满足以下需求：



第2章 解决方案

2.1 总体功能

　　（1）支持连接真实电机及负载进行仿真试验。

　　（2）支持多种电机控制模式，包括速度闭环、位置闭环、电流闭环、开环控制等。

　　（3）高精度电机与工况仿真功能：可基于预配置模型对不同类型电机控制器进行实时仿真，通过主流控制算法实现电流、转速、位置的解耦控制。

　　（4）全流程监控与参数管理功能：通过上位机软件实现仿真过程的实时监控，包括动态显示电机转速、电流、温度等关键参数曲线；

　　（5）支持电机控制模型参数（如目标转速、电流限制、比例增益、积分增益、微分增益）、接口参数（如电机转速捕获频率、PWM频率）的可视化配置与存储；

　　（6）支持通过动态调整磁滞器负载的档位验证动态响应是否与真实电机一致。

　　（7）具备仿真数据自动记录功能（包括时间戳、各参数数值），可生成数据报表并支持历史数据回溯分析，辅助优化控制算法。

　　（8）硬件安全防护与故障模拟功能：内置电气隔离模块（如隔离电源、信号隔离电路），避免 FPGA 与电机之间的电气干扰及过压、过流损坏；

　　（9）系统扩展性与兼容性功能：采用模块化硬件设计（如可更换的模拟量接口板、通信接口板），支持根据不同电机控制器的接口类型（如不同品牌 MCU 的 PWM 输出格式、通信协议）灵活适配；

　　（10）软件层面支持模型升级，可通过导入新的电机控制模型文件（如通过 MATLAB/Simulink 生成）扩展仿真电机控制器类型，同时兼容主流 FPGA 开发工具（Xilinx Vivado、Altera Quartus II）与控制器调试工具（TI CCS、STM32CubeIDE），降低跨平台使用门槛。

2.2 关键技术

2.2.1 典型算法原理与HIL模型适配

　　以应用最广泛的永磁同步电机 FOC 算法为例，其核心逻辑是通过坐标变换将三相交流电转换为 d/q 轴直流信号，实现电流、转速、位置的解耦控制，具体适配 HIL 系统的要点如下：​

　　坐标变换模块：在 HIL 仿真层中，需搭建 Clark 变换（三相→两相静止）、Park 变换（两相静止→两相旋转）模型，变换精度误差需＜0.5%，确保与控制算法的坐标转换逻辑完全匹配；​

　　电流环控制：算法中的 d/q 轴 PI 控制器参数（比例增益 Kp、积分时间 Ti）可通过 HIL 上位机实时调整，仿真层需支持参数在线更新，响应延迟＜100μs；​

　　SVPWM 调制：HIL 系统需模拟逆变器开关特性，支持 7 段式 SVPWM 生成，调制波频率 0-200kHz 可调，死区时间（0-10μs）可配置，还原真实硬件的 PWM 输出特性。

2.2.2 多类型电机模型支持

　　预存各类电机的标准化仿真子模块（如异步电机的转子磁场定向模块、步进电机的细分驱动模块），用户可通过拖拽组合快速构建目标电机模型，同时支持自定义子模块导入（如特殊电机的损耗模型），兼顾通用性与扩展性。

2.2.3 实时数据交互与闭环控制技术

　　为实现 “数据闭环” 与高实时性控制（信号延迟＜10μs），平台采用FPGA 硬件加速 + 以太网实时通信的双层技术架构：

　　（1）FPGA 硬件加速：核心数据处理（如电流信号采集、PWM 波形生成、坐标变换计算）由 FPGA 仿真模块（板载 AMD Kintex UltraScale+ KU15P 芯片）硬件实现，计算延迟＜1μs，远低于软件处理的毫秒级延迟，确保电机控制指令的即时响应。

　　（2）以太网实时通信：上位机（SimuRTS）与下位机（实时仿真机）通过千兆以太网建立通信链路，采用实时传输协议（RTP） 与数据压缩算法，实现仿真数据（转速、电流、扭矩等）的高速传输与同步更新，同时支持在线调参指令的即时下发，保障闭环控制的实时性与稳定性。

2.3 整体构成

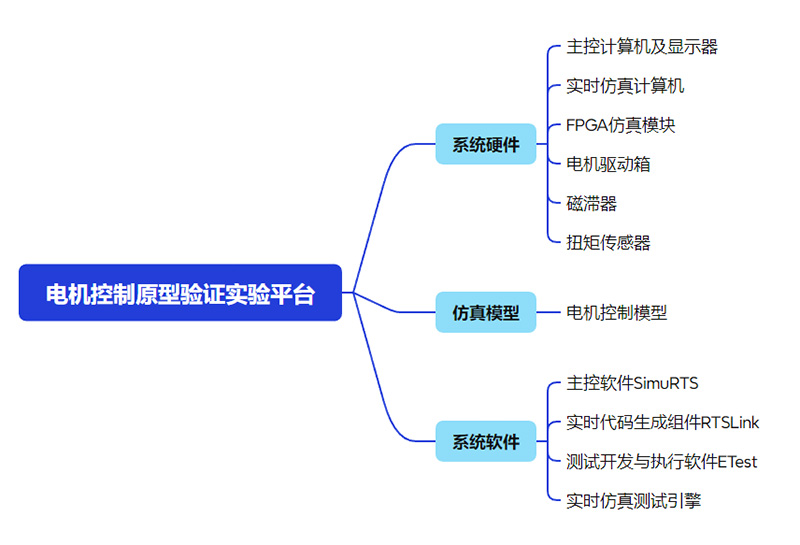

图 1 整体构成图



　　电机半实物仿真实验平台包括系统硬件和系统软件两部分。系统硬件和软件的组成及功能主要为：

（1）系统硬件

　　● 主控计算机及显示器：实验人员可以在主控计算机中设计和开发电机控制模型，能够通过SimuRTS实时仿真软件控制试验模型的启动和停止。

　　● 实时仿真计算机：搭载FPGA仿真模块的实时仿真计算机，安装Linux-RT实时操作系统；

　　● FPGA仿真模块：用于运行电机控制模型；

　　● 电机驱动箱：电机驱动箱的主要职责是接收来自电机控制模型的信号，并将其转换为控制信号，以驱动电机按照预定的指令和参数运行。它负责将电信号转换为适合电机的接口信号，管理电源供应，确保电机工作的稳定性和安全性。

（2）系统软件

　　● 主控软件：SimuRTS作为主控软件，可将Simulink中的模型文件以及生成的代码文件导入，建立对应的仿真工程，并完成模型自动下载、运行控制、模型状态监视、在线调参、数据存储及后处理等功能。

　　● 实时代码生成组件：实时代码生成组件RTSLink集成于MATLAB Simulink环境中，可将Simulink模型自动生成实时仿真计算机中可运行的目标代码。

　　● 测试开发与执行软件：可进行测试用例的设计与开发，验证控制指令的实时响应；可进行故障注入测试，模拟传感器失效、通信中断等故障。

　　● 实时仿真测试引擎：运行于实时操作系统之上，为模型目标代码的加载、运行、监控提供基础环境。

2.4 系统原理

　　基于FPGA的电机控制快速原型验证实验平台采用“上-下”位机架构，上位机是1台Windows主控计算机，是用户进行电机控制等模型设计和试验运行管理的环境；下位机是1台实时仿真机，运行电机控制等模型实时代码，并通过I/O通道与电机驱动板实现连接。

　　系统的工作原理如下图所示：

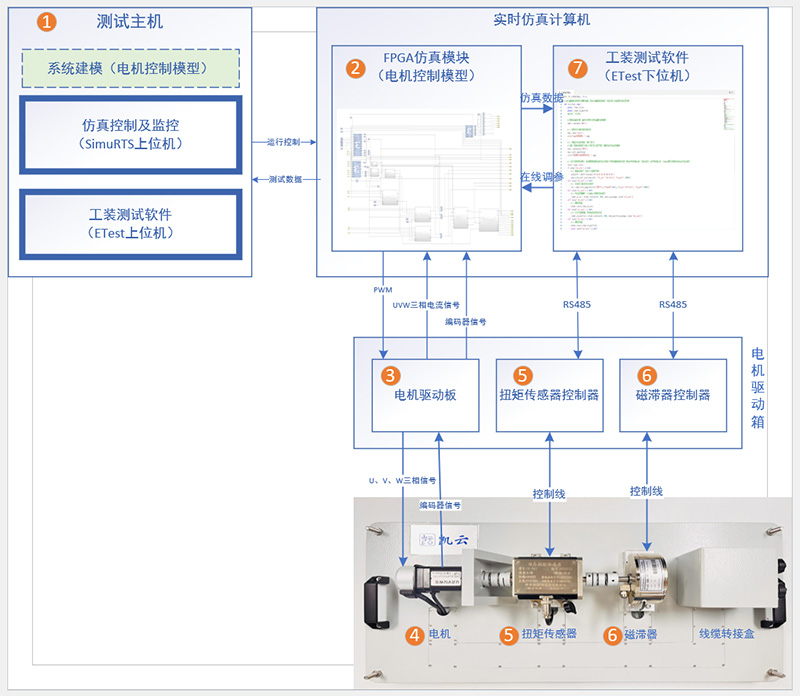

图 2 系统工作原理图

（1）测试主机

　　首先试验人员在测试主机上进行电机控制模型的建模（基于simulink仿真建模工具），通过RTSLink插件将模型生成符合FMI规范的FIP模型。

　　其次，试验人员通过SimuRTS上位机软件可以对生成的FIP模型进行输入输出和参数配置，将电机控制模型的输入输出信号与真实的物理通道进行绑定，同时也可以设置模型的仿真步长等属性。

　　在SimuRTS上位机软件中完成电机控制模型的配置后，即可开始电机控制模型的仿真试验，SimuRTS上位机软件能够自动将选择的电机控制模型下载到实时仿真计算机中的FPGA仿真模块并按设定的仿真步长运行；仿真运行过程中，SimuRTS上位机软件能够进行仿真监控和在线调参。

　　在仿真执行过程中，可以通过ETest上位机软件运行工装测试软件，能够根据实际需求模拟典型的电机驱动故障，以完成电机的功能性能验证。

（2）SimuRTS下位机软件（电机控制模型）

　　试验人员在测试主机中通过SimuRTS上位机软件启动模型的仿真后，实时仿真计算机中的FPGA仿真模块自动开始运行电机控制模型，电机控制模型运行过程中，通过SimuRTS下位机软件，实时采集电机驱动板输出的UVW三相电流信号（实际为将电流调理为电压的信号）和编码器信号，将经过模型处理后，输出三相PWM信号到电机驱动板，驱动电机旋转。

（3）电机驱动板

　　电机驱动板用于将三相PWM信号调理成驱动电机信号的三相UVW信号，将UVW的三相电流调理成FPGA仿真模块能够采集的电压信号，同时输出代表转速的编码器信号。

（4）PMSM电机

　　被测实物，PMSM电机接收到电机驱动板输出的UVW三相信号后，自动按照预设值转动，同时输出代表转速的编码器信号给电机驱动板。

（5）扭矩传感器及控制器

　　PMSM电机转动时，通过转轴带动扭矩传感器转动，扭矩传感器实时采集电机的扭矩、转速和功率，然后通过扭矩传感器控制器的RS485总线传输给工装测试软件进行数据的展示。

（6）磁滞器及控制器

　　PMSM电机转动时，通过转轴与磁滞器进行连接，磁滞器提供相应的扭矩输出。磁滞器作为扭矩负载和功率吸收，可应用于电机、马达等旋转机械的模拟加载测试平台、驱动器等试验。试验人员可通过工装测试软件动态调整磁滞器的负载大小。

（7）工装测试软件

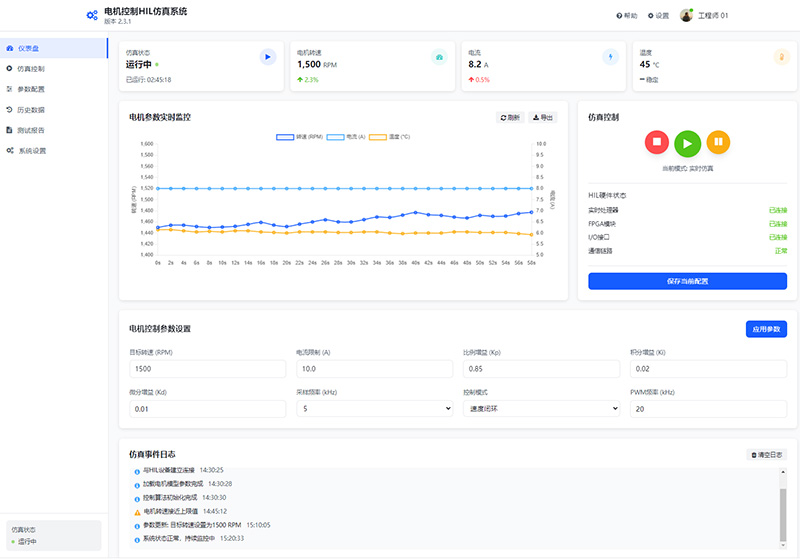

　　仿真测试人员能够通过工装测试软件进行仿真任务的启停操作、电机控制模型的在线调参以及系统状态监控等。软件界面示意图如下图。





2.5 硬件架构

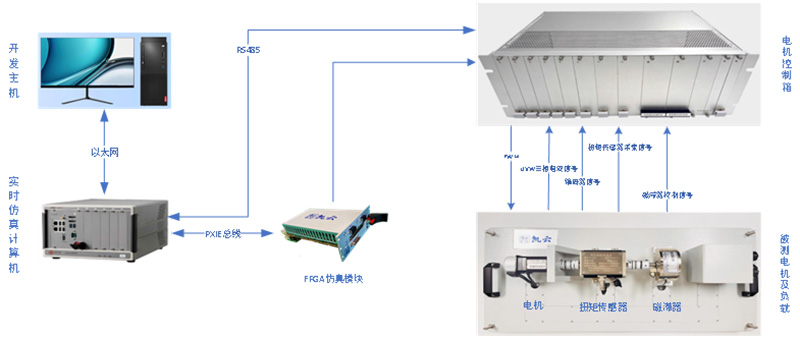

图 3 硬件构成图

　　图3为平台系统硬件构成图，主要包括如下：

　　（1）开发主机：基于Windows系统，提供系统建模、运行管理环境。

　　（2）实时仿真机：1台嵌入式计算机，可通过串口、FPGA仿真模块、和被测电机及负载构成硬件在环。

2.6 软件架构

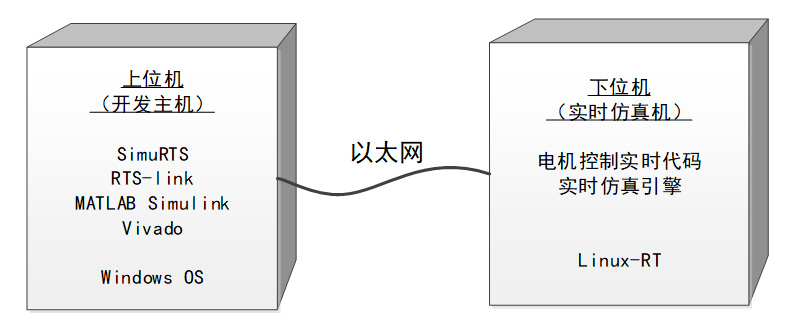

图 4软件构成图

　　平台软件分为“上-下位机两部分”，主要包括：

　　（1）上位机软件：基于Windows操作系统，提供系统建模、仿真运行管理、飞行视景等功能。

　　a）建模软件：用户基于MATLAB Simulink创建电机控制模型，自动编译后可下载到实时仿真机中的FPGA仿真模块中运行；

　　b）实时仿真软件：平台提供RTS-Link插件，支持用户的Simulink电机控制模型自动编译为实时仿真代码，并下载到实时仿真机中的FPGA仿真模块运行；

　　c）自动测试软件：使用ETest可以进行自动化测试，模拟各种负载工况，完成自动测试。

　　（2）下位机软件：基于Linux-RT实时操作系统，实现飞行器系统模型的实时计算。

　　a）实时代码：由用户基于MATLAB Simulink开发，并且已通过RTS-Link插件自动转换为FPGA仿真模块中可直接运行的FIP文件；

　　b）实时仿真引擎：下位机的实时仿真引擎是一套动态仿真通用架构，部署在Linux-RT系统上，为用户模型的启停操作、数据记录、上下位机通信等提供底层运行支持服务。

2.7 开发运行流程

　　使用MATLAB Simulink建模环境结合SimuRTS仿真软件包，用户可按照6个步骤实现从建模到硬件在环仿真的全过程。下图给出了流程示例。

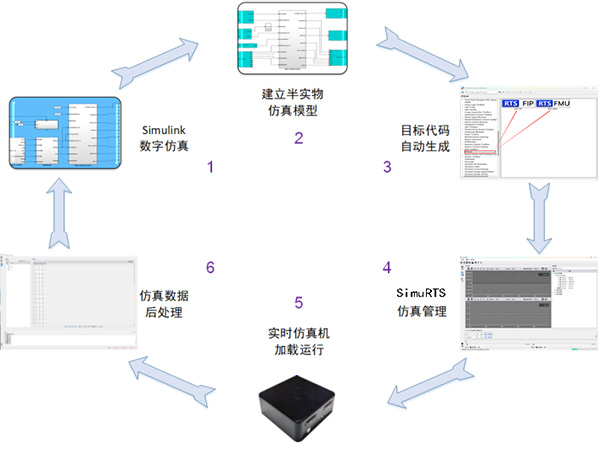

图 5仿真系统工作流程

　　（1）Simulink下的数学仿真。首先，在Simulink环境下建立电机控制模型，通过在Simulink下的数学仿真，初步验证模型及算法。

　　（2）Simulink下建立半实物仿真模型。

　　（3）自动代码生成。用户完成电机控制模型设计后，即可调用RTS-Link插件，将Simulink模型转换为FIP文件。

　　（4）建立仿真工程。SimuRTS管理环境中，根据软件向导，建立仿真工程，设置仿真目标机属性，完成硬件参数配置，配置监视及保存变量，准备仿真。

　　（5）硬件在环实时仿真。在SimuRTS环境下，点击启动，仿真开始，代码自动下载到目标机，并启动实时运行，与真实设备通过IO硬件进行交互。上位机的SimuRTS通过以太网监视目标机状态，并支持在线修改参数、启停控制、实时数据存储等功能。

　　（6）数据后处理。仿真结束后，SimuRTS进行实时存储数据上传、数据回放等，能够与MATLAB、Excel等工具无缝集成，并能够进行简单的数据处理。

2.7.1 电机控制模型

　　基于MATLAB Simulink开发的电机控制模型，包括信号采集与预处理模块、算法控制层核心模块以及SVPWM生成模块等，能够实现以下典型功能。

　　● 接收电机驱动板产生的电机三相电流信号（Ia、Ib、Ic），滤除高频噪声（如逆变器开关噪声）；

　　● 解析电机驱动板输出的编码器信号（如 AB 相正交信号），计算电机实时转速与角度；

　　● 将三相电流（Ia、Ib、Ic）转换为两相旋转坐标系下的 d/q 轴电流（Id、Iq），实现电流解耦控制；

　　● 实现转速环（外环）与电流环（内环）的级联控制，转速环输出作为电流环的 q 轴电流指令，d 轴电流指令设为 0（弱磁控制除外）；

　　● 当电机转速超过额定转速时，通过增大 d 轴负电流，削弱气隙磁场，实现高速运行；

　　● 将 d/q 轴电压指令转换为三相 PWM 信号，控制逆变器开关，同时加入死区补偿，避免上下桥臂直通。

2.7.2 主控软件

　　采用SimuRTS作为主控软件，能够将Simulink中生成的FIP文件导入，建立对应的仿真工程，并完成仿真初始化配置。SimuRTS运行于Windows操作系统，能够实现实时仿真全过程管理。SimuRTS实时仿真软件的主要特点如下：

　　● 实时性：支持亚微秒级别仿真；

　　● 跨平台：同时支持Windows、linux，可适配主流国产操作系统；

　　● 通用性：能够基于FMI规范将Simulink创建的模型编译成FIP模型；

　　● 易适配：通过对不同板卡的通道读写功能进行适配，可以迅速兼容第三方厂商的板卡，从而实现模型与通道数据的交换。

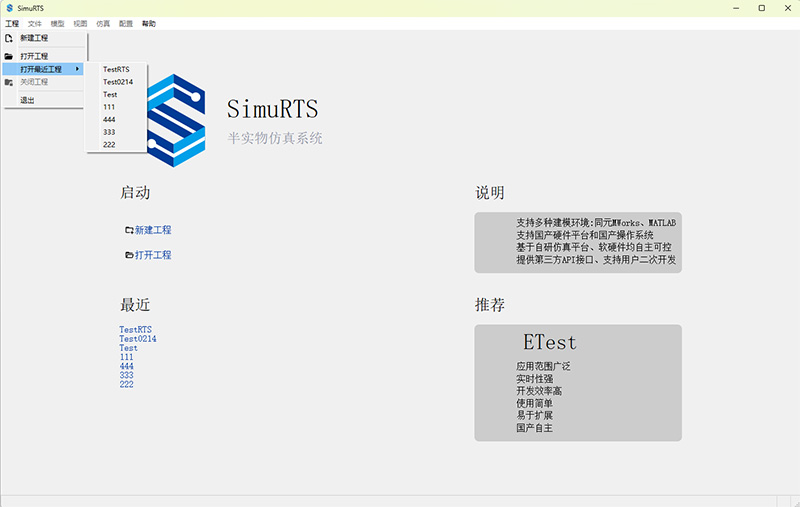

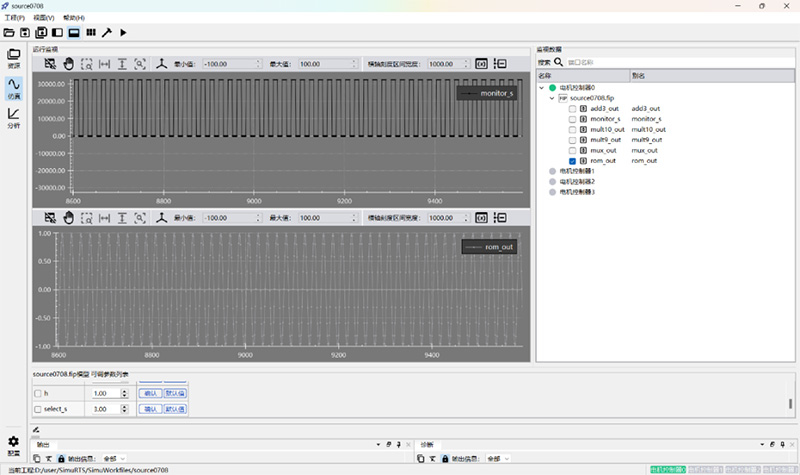

图 6主控软件截图

　　主控软件对整个仿真平台的工作流程进行管理。提供多工程管理、模型自动下载、运行控制、模型状态监视、在线参数修改、数据存储等功能。

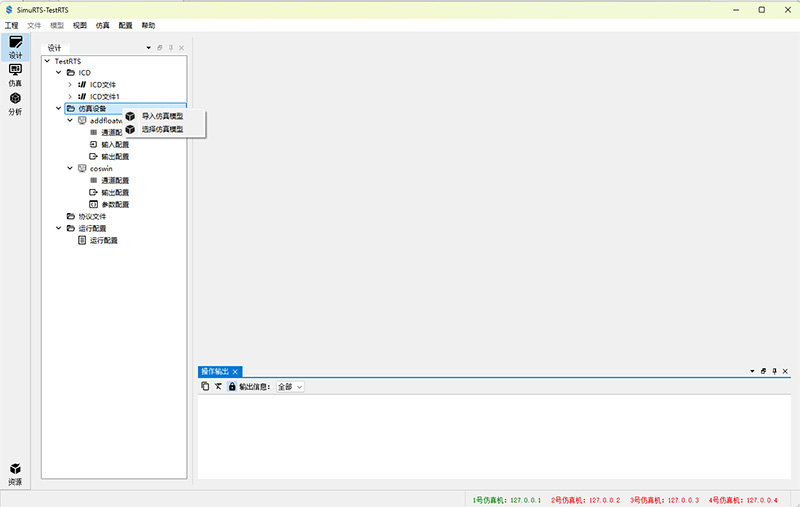

图 7多工程管理

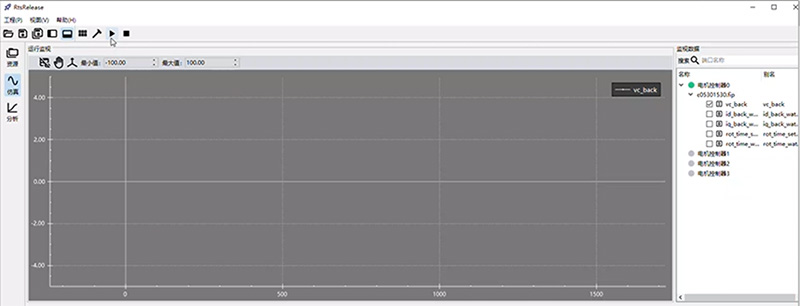

图 8模型自动下载

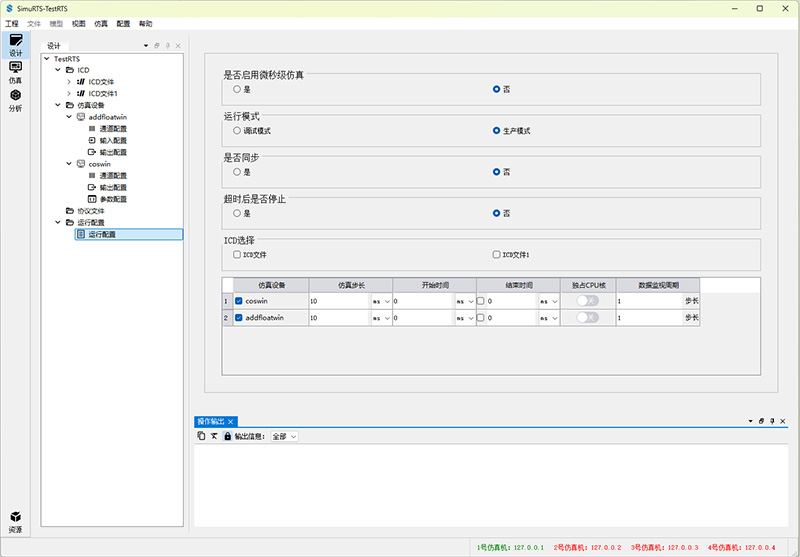

图 9运行配置





图 10状态监视

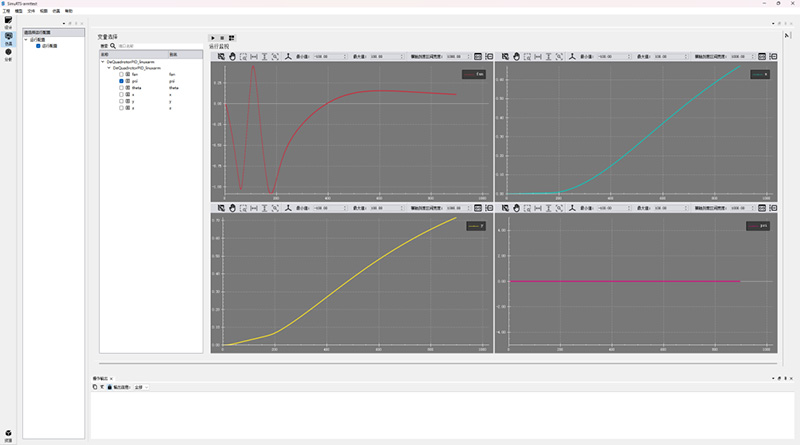

图 11监控面板

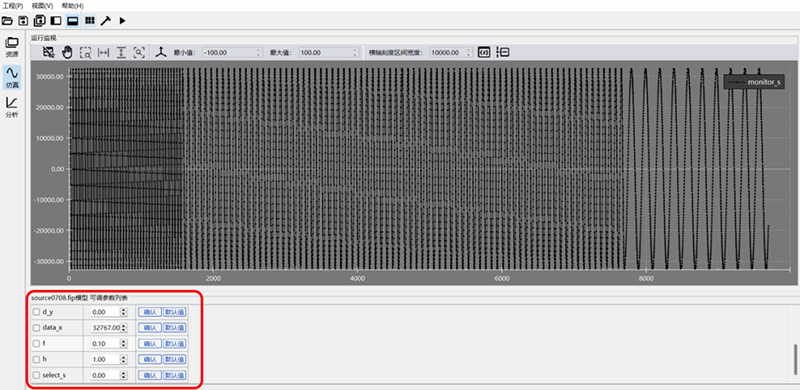

图 12动态调参



2.7.3 实时代码生成组件

　　实时代码生成组件（RTSLink）集成于MATLAB Simulink环境中，实现由MATLAB Simulink模型自动生成FIP文件。实时代码生成组件实现将模型自动生成符合FMI标准的模型。

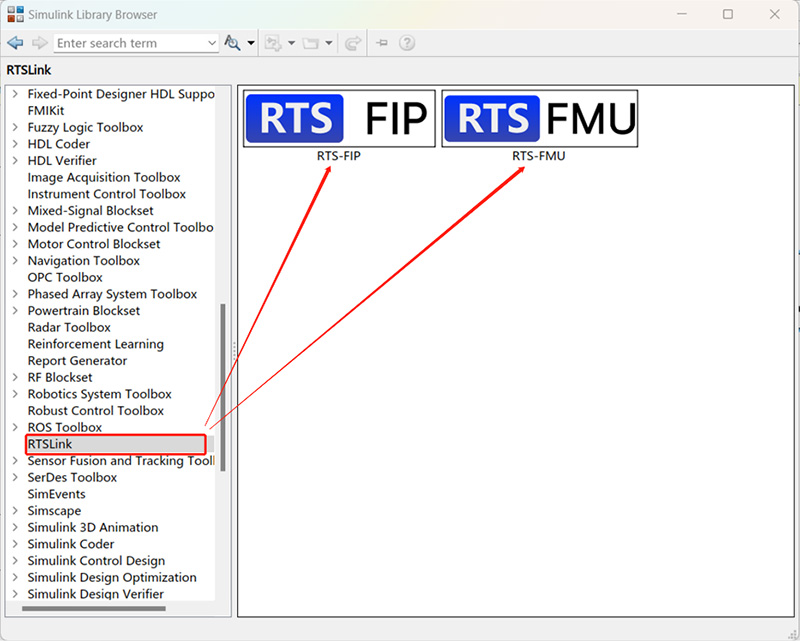

图 13 RTS-Link插件截图



2.7.4 实时仿真引擎

　　实时仿真引擎ETextX运行于实时操作系统之上，为模型目标代码的加载、运行、监控提供基础环境。

第3章 配置清单

　　电机控制原型试验平台的主要配置清单如下表所示。

第4章 应用领域

4.1 无人机研发与测试

　　在无人机研发进程中，电机作为其动力核心，性能直接决定无人机飞行稳定性、续航能力与任务执行效率，电机控制原型验证解决方案能提供全方位技术支撑，具体应用场景如下：

4.1.1 动力系统性能优化

　　无人机电机需在不同飞行阶段（起飞、巡航、悬停、降落）适应多变负载需求，该方案可模拟多种复杂工况，如高空低气压环境下电机功率输出变化、阵风干扰下电机转速稳定性等。通过实时采集电机转速、电流、扭矩等关键参数，对比不同控制算法（如传统 PID 控制、自适应 PID 控制、模糊控制）在各工况下的表现，助力研发人员优化电机控制策略。例如，在悬停工况模拟中，可精准测试电机在负载微小波动时的转速调节响应速度，确保无人机悬停精度，减少因电机控制不稳定导致的飞行漂移问题。

4.1.2 故障容错与安全测试

　　无人机飞行过程中，电机系统可能出现传感器失效、线路接触不良、电机缺相等故障，一旦发生故障且无有效应对措施，将引发严重飞行事故。该方案支持自定义故障注入，可模拟上述各类故障场景。在传感器失效模拟测试中，断开电机转速传感器信号，观察电机控制系统能否通过冗余算法（如基于电流、电压估算转速）维持电机基本运行，保障无人机安全返航。同时，通过反复测试不同故障发生时机与程度，验证电机控制软件的故障诊断准确性与容错控制可靠性，为无人机动力系统构建完善的安全防护体系。

4.1.3 续航与能耗优化

　　续航能力是无人机重要性能指标，电机能耗是影响续航的关键因素。利用该方案可测试电机在不同控制参数（如 PWM 频率、电流限制、转速调节系数）下的能耗情况。例如，在巡航工况模拟中，调整电机控制算法的比例增益（Kp）与积分增益（Ki），记录电机单位时间耗电量，找到能耗与转速稳定性的最优平衡点。此外，还可模拟无人机不同任务负载（如搭载不同重量任务设备）下电机的能耗变化，为无人机动力系统选型（如匹配合适容量电池、优化电机功率等级）提供数据支持，延长无人机单次飞行续航时间。

4.2 航空航天领域

　　航空航天领域对电机性能要求极为严苛，电机需在极端环境（高温、低温、高真空、强振动）下长期稳定运行，且需具备高可靠性、高精度控制能力，该解决方案在该领域的应用如下：

4.2.1 航天器姿态控制电机测试

　　航天器（如卫星、空间站）姿态调整依赖高精度电机驱动的执行机构（如动量轮、反作用飞轮），电机控制精度直接影响航天器姿态控制精度。该方案可搭建高保真度仿真环境，模拟航天器在轨运行时的空间环境干扰（如太阳辐射压、地球引力梯度力矩），测试姿态控制电机的动态响应性能。通过加载不同力矩指令，实时监测电机输出扭矩与转速的跟随误差，验证电机控制算法的准确性。同时，可模拟电机长期运行后的性能衰减（如轴承磨损导致的摩擦力矩增加），评估电机使用寿命，为航天器姿态控制系统的可靠性设计提供依据。

4.2.2 航空发动机辅助电机研发

　　航空发动机辅助系统（如燃油输送、液压驱动、冷却通风）依赖各类专用电机，这些电机需在高温（发动机舱温度可达 200℃以上）、高振动（振动频率可达数千赫兹）环境下可靠工作。该方案可通过高温箱、振动台与仿真系统联动，模拟航空发动机辅助电机的实际工作环境，测试电机在极端环境下的电气性能（如绝缘电阻、绕组温度）与机械性能（如转速稳定性、噪音）。例如，在高温仿真测试中，逐步升高环境温度，记录电机电流、功率变化，判断电机在高温下是否存在过热保护失效、性能骤降等问题，确保电机满足航空发动机辅助系统的严苛要求。

4.2.3 火箭推进系统阀门控制电机验证

　　火箭推进系统中，燃料与氧化剂输送阀门的开关控制依赖高精度电机，电机的响应速度与控制精度直接影响火箭推进效率与飞行轨迹。该方案可模拟火箭发射过程中阀门电机的工作场景，如高压（燃料输送压力可达数十兆帕）下电机驱动阀门的开关力矩需求、快速启停时的电机电流冲击。通过仿真测试不同控制策略下电机的开关响应时间（要求毫秒级）与位置控制精度，优化电机控制算法，避免因阀门控制延迟或精度不足导致的推进系统故障。同时，可模拟火箭飞行过程中的加速度过载（可达数十倍重力加速度），测试电机结构强度与电气连接可靠性，确保电机在极端工况下正常工作。

4.3 教学与科研

　　该解决方案在教学与科研领域具有重要应用价值，可搭建理论与实践相结合的教学平台，支撑电机控制领域的前沿科研探索，具体应用场景如下：

4.3.1 电机控制理论教学实践

　　在高校电气工程、自动化等专业的电机控制课程教学中，传统教学多以理论讲解为主，学生缺乏实践操作机会。该方案可构建可视化、可交互的教学实验平台，学生可基于 MATLAB/Simulink 搭建不同类型电机（永磁同步电机、直流无刷电机、异步电机）的控制模型，通过实时仿真观察电机转速、电流、扭矩等参数变化，直观理解电机控制理论（如坐标变换、PID 控制、SVPWM 调制）的实际应用。例如，在永磁同步电机 FOC 控制实验中，学生可通过调整 d/q 轴电流指令、PI 控制器参数，实时观察电机转速与电流的动态响应，深入理解电流解耦控制原理，将抽象的理论知识转化为具象的实践认知，提升学生的实践能力与创新思维。

4.3.2 电机控制新算法研发验证

　　科研机构在开展电机控制新算法（如模型预测控制、滑模控制、深度学习优化控制）研发时，需大量实验验证算法的可行性与优越性。该方案可提供灵活的仿真环境，支持科研人员快速搭建新算法的仿真模型，并与传统算法进行对比测试。例如，在基于深度学习的电机故障诊断算法研发中，科研人员可利用该方案生成大量不同故障类型（如电机匝间短路、转子断条）的电机运行数据，用于训练深度学习模型；同时，通过仿真测试训练后的模型在不同故障场景下的诊断准确率与响应速度，验证算法性能。此外，方案支持快速迭代测试，科研人员修改算法后，可在 30 分钟内完成编译、下载与验证，大幅缩短算法研发周期，加速电机控制领域的技术创新。

4.3.3 跨学科科研项目支撑

　　在机器人、新能源汽车、智能装备等跨学科科研项目中，电机控制是核心技术环节之一。该解决方案可作为跨学科科研项目的电机控制测试平台，为项目研发提供技术支持。例如，在智能机器人研发项目中，机器人关节驱动电机的控制性能直接影响机器人的运动精度与灵活性。科研人员可利用该方案模拟机器人不同运动姿态（如抓取、行走、旋转）下关节电机的负载变化，测试电机控制算法的动态响应与稳定性，优化机器人关节驱动系统设计。在新能源汽车电驱动系统科研项目中，可模拟汽车启动、加速、制动、转向等工况，测试电驱动电机的功率输出、能耗、再生制动性能，为新能源汽车电驱动系统的研发提供数据支撑，促进跨学科科研项目的顺利开展。

4.4 工业自动化领域

　　工业自动化生产中，电机广泛应用于机床、生产线、输送设备等各类装备，其控制精度、可靠性与能耗直接影响生产效率与产品质量，该解决方案在工业自动化领域的应用如下：

4.4.1 机床主轴电机控制优化

　　机床主轴电机需具备高精度转速控制（转速波动要求低于 0.1%）与快速动态响应能力，以满足精密加工需求（如铣削、磨削、钻孔）。该方案可模拟机床加工过程中主轴电机的负载变化（如切削负载突然增加、材料硬度变化导致的负载波动），测试电机控制算法的抗干扰能力与转速稳定性。通过实时采集主轴电机的转速、扭矩、电流数据，分析不同切削参数（如切削速度、进给量）下电机的运行状态，优化电机控制参数（如转速环 PI 增益、电流限制），减少因电机转速波动导致的加工误差，提升机床加工精度与表面质量。同时，可模拟主轴电机长期高速运行后的性能衰减，预测电机使用寿命，为机床维护保养提供依据，降低设备停机时间。

4.4.2 生产线输送电机同步控制测试

　　自动化生产线中，多条输送线需实现精确同步运行（同步误差要求毫米级），以确保产品在输送过程中准确传递、定位。该方案可搭建多电机同步控制仿真平台，模拟生产线输送电机的运行场景，如多电机驱动的皮带输送线、链式输送线。通过仿真测试不同同步控制策略（如主从控制、交叉耦合控制、电子凸轮控制）的同步精度与动态响应，优化同步控制算法，避免因电机同步误差导致的产品卡滞、碰撞、输送错位等问题。例如，在汽车装配生产线输送系统测试中，可模拟不同车型（不同重量、尺寸）在输送线上的传递过程，测试输送电机的同步控制性能，确保汽车车身在各装配工位之间准确移动，提升生产线的自动化水平与生产效率。

4.4.3 工业机器人关节电机性能验证

　　工业机器人关节电机需具备高精度位置控制（定位精度要求微米级）、高扭矩密度与快速动态响应能力，以满足机器人高精度作业需求（如焊接、装配、搬运）。该方案可模拟工业机器人关节电机的工作场景，如机器人抓取重物时的关节负载变化、高速运动时的惯性冲击。通过仿真测试电机在不同负载与运动工况下的位置控制精度、速度响应时间与扭矩输出能力，优化电机控制算法，减少机器人关节运动误差，提升机器人作业精度。同时，可模拟机器人关节电机在恶劣工业环境（如粉尘、油污、高温）下的运行状态，测试电机的防护性能与可靠性，确保电机满足工业机器人长期稳定运行的需求，降低机器人故障发生率，保障生产线连续稳定运行。

4.5 新能源领域

　　在新能源领域（如新能源汽车、储能系统、风力发电），电机作为能量转换与传输的核心部件，其控制性能直接影响新能源设备的效率与可靠性，该解决方案在新能源领域的应用如下：

4.5.1 新能源汽车电驱动系统测试

　　新能源汽车电驱动系统（包括电机、控制器、减速器）是汽车的核心动力部件，需具备高功率密度、高效率、宽转速范围的控制能力。该方案可模拟新能源汽车不同行驶工况（如起步加速、高速巡航、爬坡、制动能量回收），测试电驱动电机的功率输出、能耗、转速调节性能。例如，在加速工况仿真中，记录电机从低速到高速的加速时间、电流变化，评估电机的动力性能；在制动能量回收工况仿真中，测试电机作为发电机运行时的能量回收效率，优化能量回收控制策略，提升新能源汽车续航能力。同时，可模拟新能源汽车在低温（-30℃以下）、高温（50℃以上）环境下电驱动电机的性能变化，测试电机的低温启动能力、高温散热性能，确保电机在极端气候条件下正常工作，为新能源汽车电驱动系统的研发与优化提供数据支撑。

4.5.2 储能系统充放电控制电机验证

　　储能系统中，储能变流器（PCS）的充放电控制依赖电机（如双向变流电机）实现电能的双向转换，电机的控制精度与效率直接影响储能系统的充放电效率与稳定性。该方案可模拟储能系统的不同运行模式（如并网充电、离网放电、削峰填谷），测试电机在不同充放电功率（从千瓦级到兆瓦级）下的电流、电压控制精度与能量转换效率。例如，在并网充电模式仿真中，测试电机能否根据电网电压、频率变化精准调节充电电流，避免对电网造成冲击；在离网放电模式仿真中，测试电机能否稳定输出额定电压与频率，为负载提供可靠电能。同时，可模拟储能系统故障场景（如电网电压骤降、负载突变），测试电机控制系统的故障保护与恢复能力，确保储能系统安全稳定运行，提升新能源消纳与电网调峰能力。

4.5.3 风力发电系统电机控制优化

　　风力发电系统中，风轮驱动发电机发电，发电机的控制性能直接影响风能捕获效率与发电质量。该方案可模拟不同风速（微风、额定风速、强风）下风力发电机的运行场景，测试发电机的转速控制、功率调节性能。同时，可模拟风力发电系统的故障场景（如叶片结冰导致的负载不平衡、发电机绕组短路），测试电机控制系统的故障诊断与容错控制能力，确保风力发电系统长期稳定运行，提高风电设备的可靠性与发电效益。
