分布式架构、高实时仿真的BMS半实物仿真测试系统



　　系统价值

　　BMS HIL全功能测试

　　1、高精度采集验证：模拟单体/模组/电池包/系统的电压、温度、电流等验证BMS采集功能。

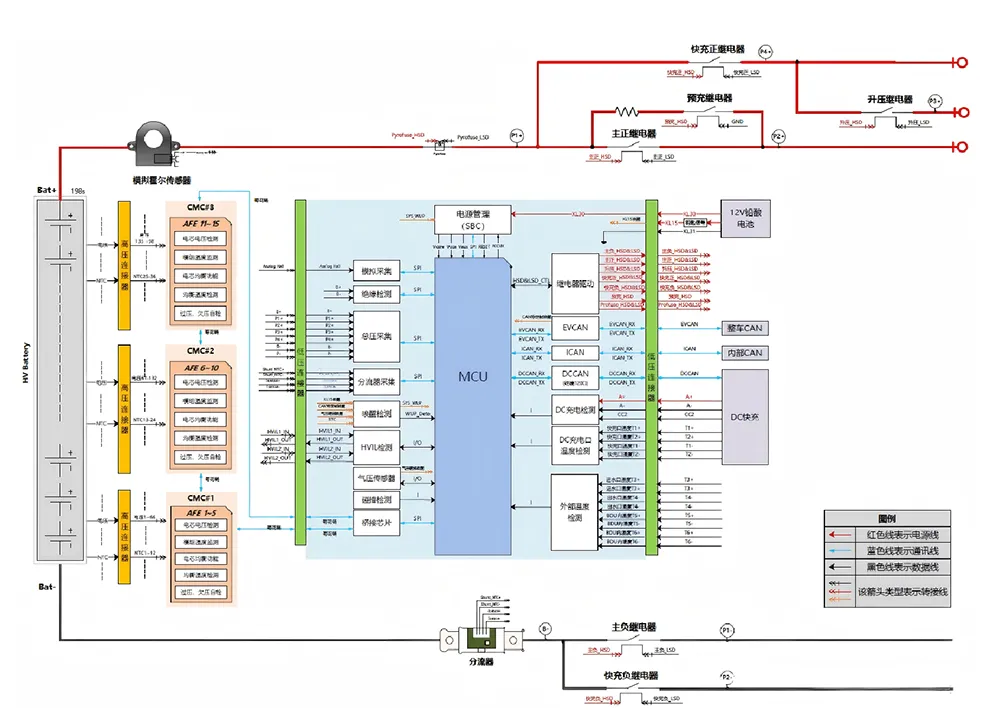

　　2、通信协议测试：BMS主/从内部通信测试，覆盖CAN、ISOSPI菊花链等。

　　3、算法测试验证：模拟电芯不一致性，验证被动/主动均衡；模拟不同工况下的SOC估算。

　　4、故障注入测试：模拟单体/模组/电池包的电压、温度、绝缘、互锁等故障，电气故障测试和通信故障测试，验证BMS可靠性及安全防护等功能。

　　系统功能

　　仿真环境

　　高精度仿真与模拟BMS系统及内外部通信。

　　FMU仿真模型导入，仿真工程与数据管理。

　　被测件接入

　　传感器/设备/子系统的仿真，模拟与真实件切换。

　　被测件，仿真模型，ICD通信关联，构建闭环系统。

　　测试验证

　　全流程测试管理，自动化测试，图形化编程。

　　ICD管理，基于IDE发布BMS HIL测试工装程序。

　　基于规则和AI的测试用例/脚本辅助生成。

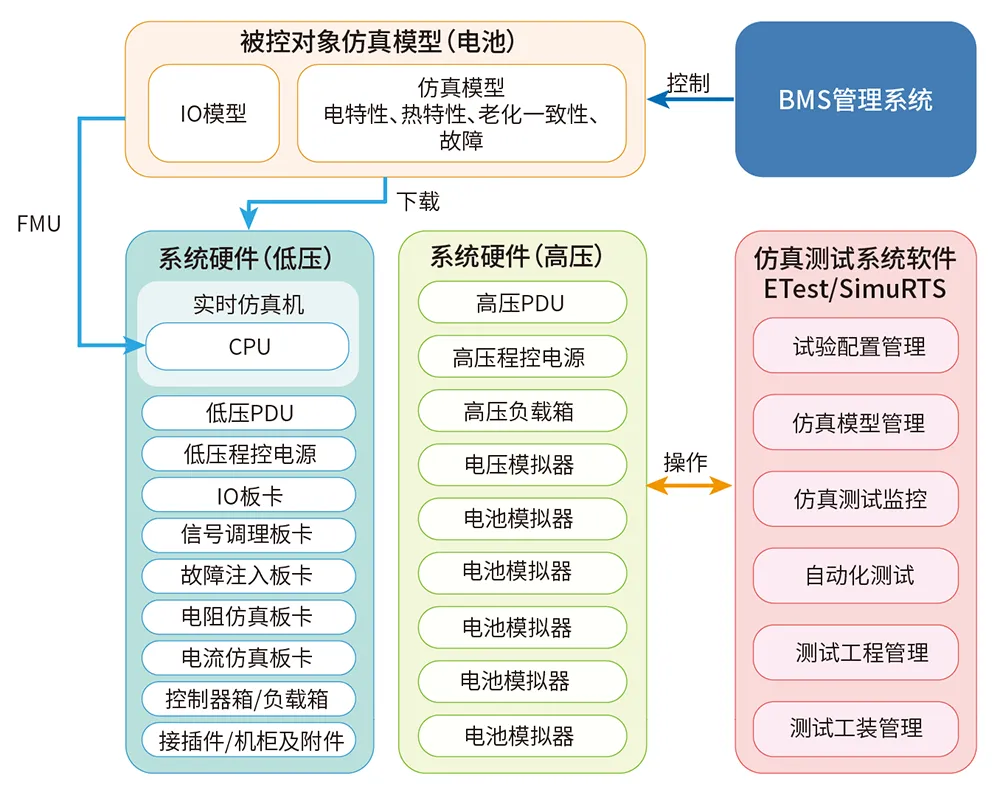

　　系统组成

　　软件

　　ETest半实物仿真测试集成开发环境。

　　SimuRTS实时仿真软件。

　　模型

　　IO、电池、电压、电流、温度、SOC、故障等仿真模型。

　　可选：虚拟控制器模型、传感器模型等。

　　硬件

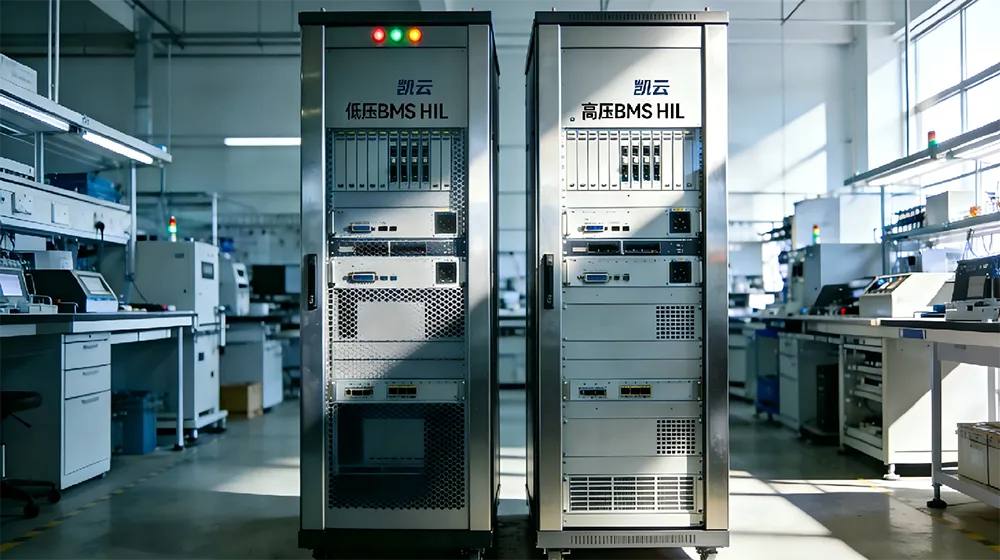

　　低压：实时仿真机、IO板卡、程控电源、电阻电流仿真等。

　　高压：高压PDU、高压程控电源、电池模拟器等。

　　其他：故障注入、信号调理、负载箱、接插件、机柜等。
